一、概述
　　本装置适用于0.38kV～110kv中性点不接地或经消弧线圈接地以及中性点经电阻接地的电力系统。并且无论金属性接地、还是电阻性接地均能****的选出接地线路号，而不受出线形式（架空线和电缆线）的限制。
　　二、主要特点和技术指标
　　1   特点：
　　1.1  装置采用“多重选线判据来构成综合判据”，采用信息融合技术，利用各种判据选线。采用连续选线技术，充分利用整个接地过程中的有效数据，提高选线结果的可靠性与****性。
　　1.2  硬件设计采用****推出“高性能 32 位ARM 处理器”，高速的处理与运算能力为装置复杂的算法提供有力的支持。使装置功能分配更加合理，响应速度更快，运行更加稳定。
　　1.3  具有辅助决策功能，在故障状态中，可进行辅助决策信息的查询。装置可显示出故障母线3U0和故障母线所属出线零序电流****的三条线路的基波（存在消弧线圈为5次谐波）的有效值、相位信息，可帮助现场人员分析故障数据，做出接地线路的判断。
　　1.4  汉字化输出信息可通过“液晶屏显示21笔故障数据信息”（掉电不丢失），并且每笔“故障信息都可通过装置配备的打印机打印输出”。
　　1.5  人机界面及运行维护，采用汉字菜单选项操作，使现场参数设置调试更为快捷，方便了用户。
　　1.6  能对检测到的各种“故障信息进行语音输出”，进一步体现了人性化设计。
　　1.7  带有独立的硬件时钟，掉电后装置的时钟信息不丢失。
　　1.8  本装置可选配“消谐功能”，可节省用户成本。
　　1.9  投运后，本机基本上不需要维护。
　　1.10  适用范围广，长短线不限、并联运行的出线数不限。
　　1.11  可区分线路接地和母线接地
　　2    技术指标
　　2.1  电压等级：1～4个。
　　2.2  母线段数：1～4段。
　　2.3  出线配置：小于等于36路。
　　2.4  报警输出：所有继电器接点容量250VAC,8A。
　　2.5  装置通讯：配置“RS485通讯接口”，配置标准的“ModBus@RTU或CDT通讯协议”，可以访问装置的测量数据和报警信息等实时数据；并可通过通讯接口整定装置，改变装置的运行状态。
　　2.6  工作电源： AC110～250V或DC110～250V
　　频    率： 50～60Hz
　　2.7  环境温度：-10～+40℃（特殊要求可做到-40～+85℃）。
　　2.8  环境湿度：不大于90%RH。

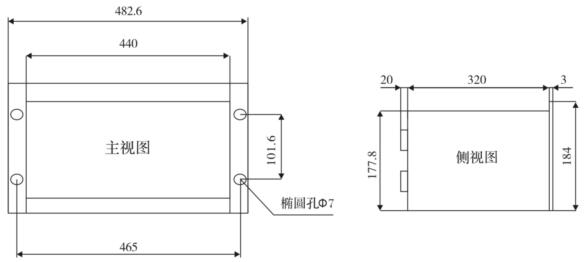

　　开孔尺寸：
　　◆ 开孔尺寸(mm)： 445×180  (宽×高)
