概述
　　电流互感器（以下简称CT）在电力系统中，CT是将大电流变成规定的小电流，广泛应用于一次测量、保护与控制。它是电流表、电度表和电流控制系统必不可少的配套元件。CT正常工作时，互感器二次侧处于近似短路状态，输出电压很低。在运行中如果二次绕组开路，或一次绕组流过异常电流（如雷电流、谐振过电流，电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次绝缘造成危害，还会给使互感器过激而烧毁，甚至危及工作人员的生命安全。

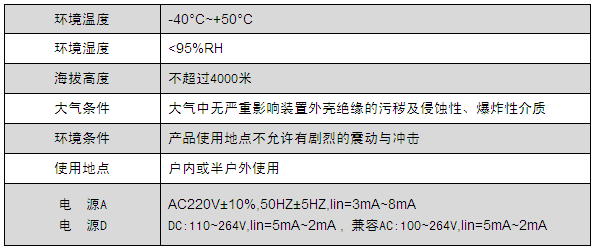

　　使用条件
　　

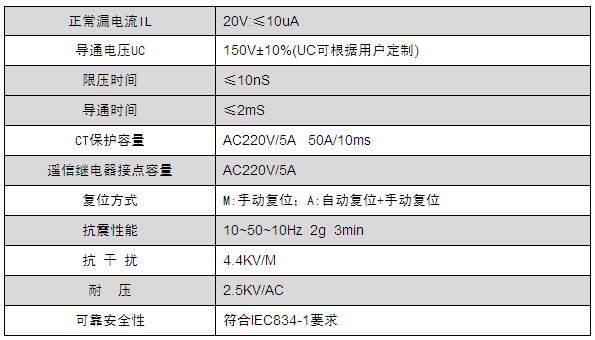

　　技术参数
　　

　　工作原理
　　本公司推出新款带CPU智能型CTB保护器，保护器的基本元件是采用非线性压敏器件+半永久性可控硅器件，新型特种ZnO压敏电阻作为基本限压元件，可控硅器件它除了具有永不磨损的软开关性质，还兼备保护动作快速的特性，配之以合理的内部控制电路来进行，它并联于CT 二次被保护绕组两端，正常运行时可控硅两端的电压为该二次的负载阻抗和电流之积（Z2×I2），通常此值小于20V。此时可控硅处于近似断路的高阻状态，通过它的电流称为泄漏电流，小于10微安，对该回路保护动作值和表计****度的影响可以忽略不计。 　　当二次回路开路或一次绕组出现异常过流时，在二次绕组中产生的电压远远高于正常运行电压（数值取决于CT 本身参数和运行工况），此时并接的可控硅瞬间进入导通状态，从而****避免了互感器二次过电压对表计的危害。
　　CTB保护器能在过压产生的10nS 内将二次绕组电压限制在保护电压（见订货须知）以内，二次绕组持续过压，CTB保护器在2mS内可靠地将二次绕组短接并发光显示（见面板说明），能提供闭锁差动保护的接点。面板上指示灯指示故障绕组，并通过继电器接点输出报警信号。检修人员根据指示灯指示的故障绕组检查相应的二次回路，故障排除后按复位按钮，故障保护灯熄灭，装置重新进入正常工作状态。若按复位按钮后，指示灯仍亮，表明故障未排除，需继续查找，直至故障排除。故障排除后，将其复位即可再次使用，动作寿命可达上十万次以上，避免了动作后更换保护器的麻烦，运行更加方便。
　　注：自动故障复位型CTB保护器，在线路故障解除后，将自行解除对二次绕组保护（短路），

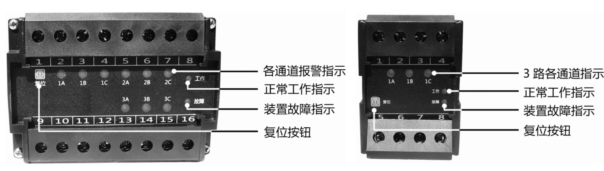

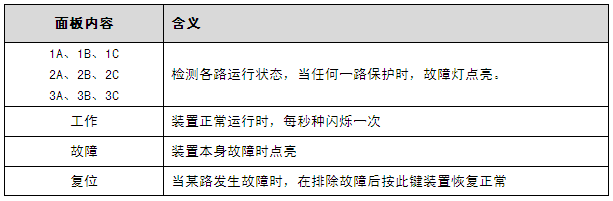

　　面板简介

　　使用说明

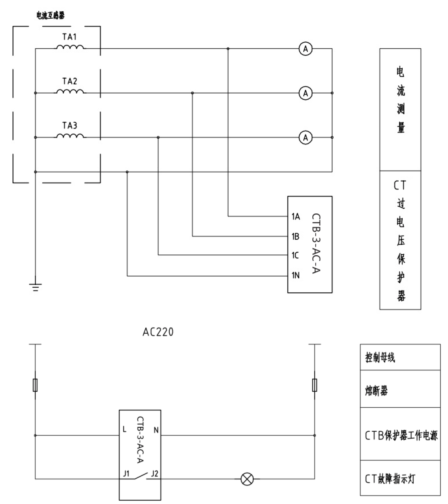

　　电流互感器过电压保护器的接线方式如下图所示（以三路三个绕组保护产品为例），L和N是电源输入端，请接入AC220V工作电源，当电源输入正确时，工作指示灯每秒闪烁1次，保护器提供了一组无源常开输出接点J1与J2，一般情况下，电流互感器均连接在A、B、C三相上，少数连接在两相上，个别连接在一相上，绝大多数都是星型连接。工程接线图如下

　　测试方法
　　万用表电阻检测方法：
　　CTB保护器上电前用万用表的电阻档分别测量各路A1端、B1端、C1端 与相应的1N端之间的电阻值(应大于20兆欧姆)，继电器报警输出接点J1、J2应大于几十兆欧姆。 　　按住CTB面板“复位”键并同时上电，CTB进入测试模式，A1通道、B1通道、C1通道保护动作，用模拟万用表的电阻档(****电阻档)或数字万用表的电阻档(20M电阻档)分别测量各路A1端、B1端、C1端 与相应的1N端之间的电阻值应小于50千欧姆，J1、J2应小于1欧姆；每个通道指示灯常亮，工作灯每隔一秒闪烁一次，故障灯不亮。

上电模拟检测：

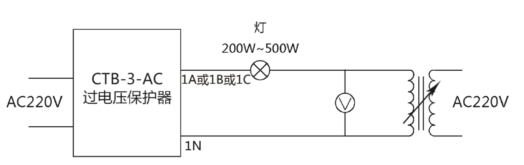

　　将单相调压器调到0V位置,输出端接到某绕组与相应的N端(如1A与1N)，接通保护器的AC220V电源，此时，面板上的工作指示灯（绿色）每隔一秒闪烁一次，而其它的指示灯均应不亮，这表示各路保护电路均处于正常的复位状态。假如有通道红色指示灯亮，说明相应部分保护状态未正常复位，需要按复位按钮予以复位。
　　之后，检测动作电压是否正常，方法是：缓慢地调节调压器，使调压器输出电压逐渐升高，当灯泡亮时，此刻调压器输出电压数值即为保护动作启动电压(同时面板上相应回路的报警灯亮）。之后降低调压器的输出电压，灯泡熄灭，这说明自动复位功能正常。 依此方法分别检测所有各路绕组，如果均符合技术指标，则检测合格。

　　安装方式
　　电流互感器过电压保护器共有两种安装方式：

　　服务指南与订货须知
　　服务宗旨
　　客户满意，是我们的责任；持续改进，是我们的义务。
　　具体事宜   从购买之日起一年内免费维修!
　　一年后出现故障，根据设备安装地点及合同签订情况协商解决；
