电流互感器(二次)过电压保护器
电流互感器(二次)过电压保护器

  概述
  电流互感器(以下简称CT)在电力系统中,CT是将大电流变成规定的小电流,广泛应用于一次测量、保护与控制。它是电流表、电度表和电流控制系统必不可少的配套元件。CT正常工作时,互感器二次侧处于近似短路状态,输出电压很低。在运行中如果二次绕组开路,或一次绕组流过异常电流(如雷电流、谐振过电流,电容充电电流、电感启动电流等),都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次绝缘造成危害,还会给使互感器过激而烧毁,甚至危及工作人员的生命安全。
  型号说明
  CTB - 通道数 - 电源 - 复位方式
  ▼  ▼  ▼  ▼
  CT过电压保护器  通道数: 1 2 3 4 6 9  AC:220V(-20%~+10%)
  DC:110~265V  A:自动复位
  主要功能
  CTB保护器主要用于应用于各种CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组等的异常过电压保护。
  保护器按装于二次绕组两端(线路并联,对保护、检测、测量、显示绕组无影响),正常运行时漏电流极小,成高阻状态。当发生异常过电压时,保护器瞬间动作限压、延时短路并发出无源接点信号,面板上显示故障的部位。当故障排除后,电路恢复正常状态。
  使用条件




  技术参数



  工作原理
  本公司推出新款带CPU智能型CTB保护器,保护器的基本元件是采用非线性压敏器件+半永久性可控硅器件,新型特种ZnO压敏电阻作为基本限压元件,可控硅器件它除了具有永不磨损的软开关性质,还兼备保护动作快速的特性,配之以合理的内部控制电路来进行,它并联于CT 二次被保护绕组两端,正常运行时可控硅两端的电压为该二次的负载阻抗和电流之积(Z2×I2),通常此值小于20V。此时可控硅处于近似断路的高阻状态,通过它的电流称为泄漏电流,小于10微安,对该回路保护动作值和表计****度的影响可以忽略不计。   当二次回路开路或一次绕组出现异常过流时,在二次绕组中产生的电压远远高于正常运行电压(数值取决于CT 本身参数和运行工况),此时并接的可控硅瞬间进入导通状态,从而****避免了互感器二次过电压对表计的危害。
  CTB保护器能在过压产生的10nS 内将二次绕组电压限制在保护电压(见订货须知)以内,二次绕组持续过压,CTB保护器在2mS内可靠地将二次绕组短接并发光显示(见面板说明),能提供闭锁差动保护的接点。面板上指示灯指示故障绕组,并通过继电器接点输出报警信号。检修人员根据指示灯指示的故障绕组检查相应的二次回路,故障排除后按复位按钮,故障保护灯熄灭,装置重新进入正常工作状态。若按复位按钮后,指示灯仍亮,表明故障未排除,需继续查找,直至故障排除。故障排除后,将其复位即可再次使用,动作寿命可达上十万次以上,避免了动作后更换保护器的麻烦,运行更加方便。
  注:自动故障复位型CTB保护器,在线路故障解除后,将自行解除对二次绕组保护(短路),

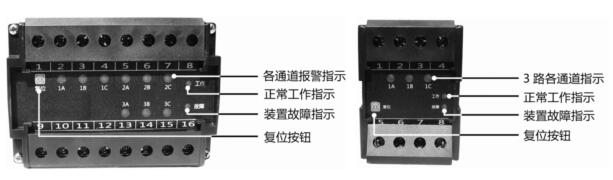

  面板简介




  使用说明

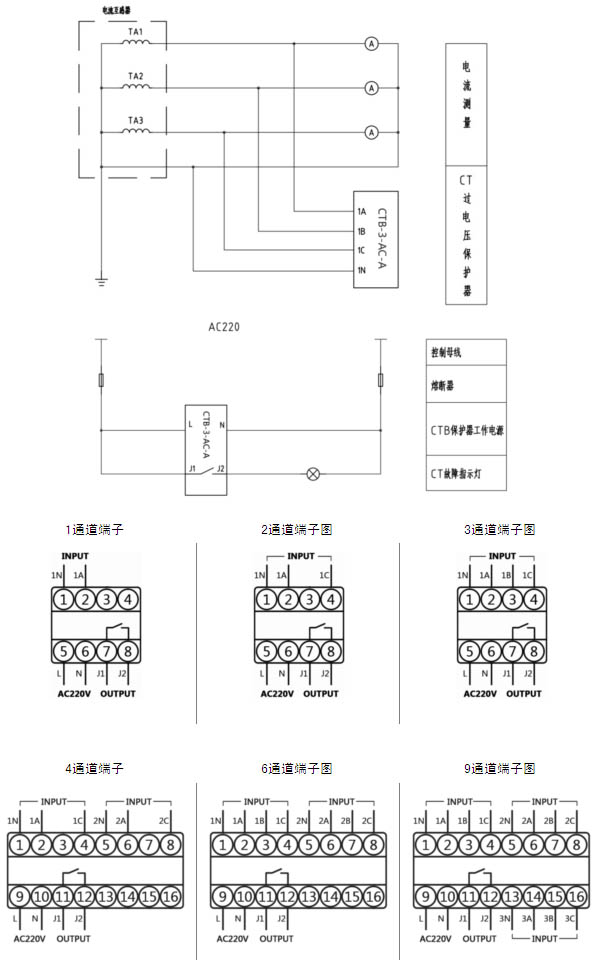

  电流互感器过电压保护器的接线方式如下图所示(以三路三个绕组保护产品为例),L和N是电源输入端,请接入AC220V工作电源,当电源输入正确时,工作指示灯每秒闪烁1次,保护器提供了一组无源常开输出接点J1与J2,一般情况下,电流互感器均连接在A、B、C三相上,少数连接在两相上,个别连接在一相上,绝大多数都是星型连接。工程接线图如下




  1通道端子 2通道端子图 3通道端子图
  4通道端子 6通道端子图 9通道端子图
  测试方法
  万用表电阻检测方法:
  CTB保护器上电前用万用表的电阻档分别测量各路A1端、B1端、C1端 与相应的1N端之间的电阻值(应大于20兆欧姆),继电器报警输出接点J1、J2应大于几十兆欧姆。   按住CTB面板“复位”键并同时上电,CTB进入测试模式,A1通道、B1通道、C1通道保护动作,用模拟万用表的电阻档(****电阻档)或数字万用表的电阻档(20M电阻档)分别测量各路A1端、B1端、C1端 与相应的1N端之间的电阻值应小于50千欧姆,J1、J2应小于1欧姆;每个通道指示灯常亮,工作灯每隔一秒闪烁一次,故障灯不亮。

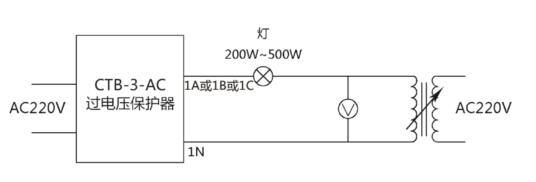

  上电模拟检测:
  将单相调压器调到0V位置,输出端接到某绕组与相应的N端(如1A与1N),接通保护器的AC220V电源,此时,面板上的工作指示灯(绿色)每隔一秒闪烁一次,而其它的指示灯均应不亮,这表示各路保护电路均处于正常的复位状态。假如有通道红色指示灯亮,说明相应部分保护状态未正常复位,需要按复位按钮予以复位。
  之后,检测动作电压是否正常,方法是:缓慢地调节调压器,使调压器输出电压逐渐升高,当灯泡亮时,此刻调压器输出电压数值即为保护动作启动电压(同时面板上相应回路的报警灯亮)。之后降低调压器的输出电压,灯泡熄灭,这说明自动复位功能正常。 依此方法分别检测所有各路绕组,如果均符合技术指标,则检测合格。


  安装方式

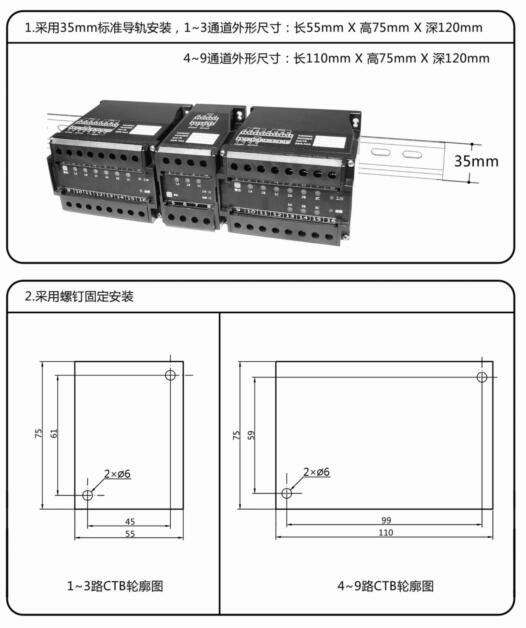

  电流互感器过电压保护器共有两种安装方式:






  服务指南与订货须知
  服务宗旨
  客户满意,是我们的责任;持续改进,是我们的义务。
  具体事宜   从购买之日起一年内免费维修!
  一年后出现故障,根据设备安装地点及合同签订情况协商解决;
  注:由于技术不断更新,产品规格和配置如有变化,请以实际供货说明书为准
